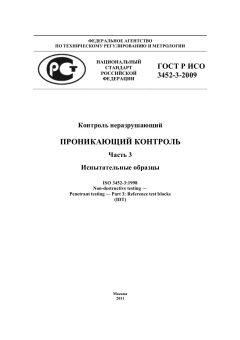

ГОСТ Р ИСО 3452-3-2009 PDF

Полное наименование и описание

ГОСТ Р ИСО 3452-3-2009 «Контроль неразрушающий. Проникающий контроль. Часть 3. Испытательные образцы» — национальный стандарт Российской Федерации, идентичный международному стандарту ISO 3452-3 в части конструкции и применения эталонных (контрольных) образцов для капиллярного (проникающего) контроля дефектов поверхности и оценки чувствительности контрольных схем.

Аннотация

Стандарт задаёт конструкцию, размеры, материалы и требования к двум типам контрольных (референсных) образцов: тип 1 — для определения уровня чувствительности проникающих систем (люминесцентных и цвет-контрастных), тип 2 — для регламентной оценки характеристик установки и контроля качества выполнения процедуры. Приводятся требования к маркировке и документации образцов.

Общая информация

• Статус: действует (включён в базу стандартов РФ; в международном масштабе ISO имеет последующее издание 2013 г.).
• Дата публикации: утверждён Приказом Федерального агентства по техническому регулированию и метрологии (Ростехрегулирование) 15 декабря 2009 г.; введён в действие с 1 декабря 2010 г.; официальное издание опубликовано в 2011 г.
• Организация-издатель: Федеральное агентство по техническому регулированию и метрологии (российская инстанция по национальным стандартам) / опубликовано организацией-издателем официального сборника стандартов.
• ICS / категории: 19.100 — Неразрушающий контроль.
• Редакция / версия: ГОСТ Р ИСО 3452-3-2009 (идентичен ISO 3452-3:1998, с регистрацией в РФ 2009/2010). Учтите, что ISO выпустила обновлённую редакцию ISO 3452-3:2013.
• Количество страниц: 12 (оформлённый текст в федеральной базе — 12 страниц по реестру).

Область применения

Стандарт применяется при метрологической и эксплуатационной проверке систем проникающего контроля (penetrant testing) для определения чувствительности пенетрантных продуктов и оценки работоспособности контрольных установок. Используется в химически и механически обработанных образцах, при контроле изделий из металлов (включая нержавеющие стали) и в процедурных и лабораторных испытаниях на оценки чувствительности и воспроизводимости. Образцы применяются в соответствии с требованиями ISO 3452‑1 и взаимосвязанными документами.

Ключевые темы и требования

• Описание двух типов референсных образцов: тип 1 — набор тонкопокрытых пластин с искусственными поперечными изломами/трещинами для определения уровней чувствительности; тип 2 — более крупные пластины с зонами различной шероховатости и участками с искусственными дефектами для оценки смываемости и устойчивости процедуры.
• Требования к материалам и покрытиям: латунная основа с никель‑хромовым покрытием для образцов типа 1; для типа 2 — нержавеющая сталь с никелевым и хромовым слоями, термообработка для достижения заданной твёрдости и шероховатости.
• Габариты и допуски: тип 1 — пластины примерно 35 × 100 × 2 мм (с разными толщинами покрытия 10–50 мкм); тип 2 — пластины ≈155 × 50 × 2,5 мм с зонами 25 × 35 мм для оценки смываемости.
• Идентификация и сопроводительная документация: каждому образцу присваивается серийный номер, указываются поставщик и декларация/протокол соответствия; предусматривается приложение данных о соответствии ссылочных стандартов.
• Применение для определения уровней чувствительности пенетрантов: приведены рекомендации по сопоставлению толщины покрытия/глубины дефекта с уровнем чувствительности (уровни 1–4 для люминесцентных и цвет‑контрастных схем).

Применение и пользователи

Основные пользователи: метрологические и испытательные лаборатории неразрушающего контроля, производственные и ремонтные НДТ‑службы в машиностроении, энергетике, судостроении, атомной и авиационной отраслях, а также поставщики и производители пенетрантных материалов. Образцы используются при квалификации систем, приёрке процедур и периодических проверках оборудования и материалов.

Связанные стандарты

Стандарт напрямую связан и часто применяется совместно с: ISO 3452‑1 (общие принципы проникающего контроля), ISO 3452‑2 (испытания пенетрантов / характеристики продуктов), EN 571‑1 (европейские требования к пенетранту), а также нормативами по материалам и документации (EN 10088‑1, EN 10204 и др.).

Ключевые слова

неразрушающий контроль; проникающий контроль; пенетрант; испытательные образцы; референсные блоки; чувствительность; тест‑панели; идентификация образцов.

FAQ

В: Что это за стандарт?

О: Национальная версия международного стандарта по референсным (эталонным) испытательным образцам для проникающего контроля, описывающая конструкцию и применение контрольных тест‑панелей.

В: Что он регулирует?

О: Формирует требования к конструкциям, размерам, материалам и маркировке двух типов испытательных образцов, а также порядок их применения для определения чувствительности и оценки работоспособности процедур проникающего контроля.

В: Кто обычно использует?

О: Лаборатории НДТ, службы контроля качества на промышленных предприятиях, поставщики пенетрантов, метрологические центры и организации, отвечающие за периодическую аттестацию и калибровку контрольного оборудования.

В: Он актуален или заменён?

О: В российском реестре документ зарегистрирован и фигурирует как действующий ГОСТ Р ИСО 3452-3-2009 (принятие/введение — 2009/2010). На международном уровне ISO выпустила пересмотренное издание ISO 3452‑3:2013; поэтому при работе в международной практике и при привязке к последним версиям ISO рекомендуется сверить, применяется ли в вашей организации национальная редакция 2009 г. или требуется соответствие ISO 3452‑3:2013. При необходимости обновления процедур — уточняйте текущий статус в официальном реестре Росстандарта.

В: Это часть серии?

О: Да — стандарт является частью серии ISO 3452 (части 1, 2, 3, 4, 5, 6 и др.), посвящённой проникающему контролю; каждая часть отвечает за отдельный аспект: общие принципы, испытания материалов, референсные образцы, оборудование и температурные режимы.

В: Какие ключевые слова?

О: Проникающий контроль, пенетрант, тест‑панель, референсный образец, чувствительность, смываемость, люминесцентный пенетрант, цвет‑контрастный пенетрант.
