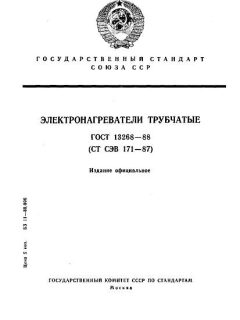

ГОСТ 13268-88 PDF

Полное наименование и описание

ГОСТ 13268-88. Электронагреватели трубчатые (Tubular electric heaters). Стандарт устанавливает термины, конструктивные параметры, технические требования, методы контроля и требования по эксплуатации для двухконцевых трубчатых электронагревателей общего назначения и их типоисполнений.

Аннотация

Документ регламентирует конструкцию, материалы оболочек и наполнителей, электрические параметры, размеры и отклонения, методы испытаний (сопротивление изоляции, герметичность, механическая прочность и т. п.), а также требования по маркировке и правилам эксплуатации трубчатых электронагревателей (ТЭН). Предназначен для изготовителей, поставщиков, испытательных лабораторий и конструкторов электротехнического оборудования.

Общая информация

• Статус: действует (по данным коммерческих баз данных нормативных документов и копий текста стандарта).
• Дата публикации: утверждён 27 октября 1988 г.; в разных источниках указываются дата издания в 1989 г. и ввод в действие 1 июля 1990 г. (стандарт обозначен «-88» по году утверждения).
• Организация-издатель: Госстандарт СССР (Комитет стандартов, мер и измерительных приборов при Совмине СССР); документ распространён как межгосударственный стандарт и представлен в коммерческих библиотеках стандартов.
• ICS / категории: относится к разделам бытовой и промышленной электроники/нагревательных устройств, в источниках указано ОКС/категории (пример: 97.100.10 и сопутствующие коды по классификации).
• Редакция / версия: исходная редакция ГОСТ 13268-88 (утв. 1988). В описаниях доступен текст оригинальной редакции; наличие последующих официальных переработок/замен рекомендуется проверять в государственном реестре стандартов в зависимости от юрисдикции.
• Количество страниц: ~15 страниц (в электронных копиях стандарта).

Область применения

Стандарт распространяется на двухконцевые трубчатые электронагреватели круглого сечения климатического исполнения УХЛ4 общего назначения, применяемые для комплектации промышленных и бытовых установок, осуществляющих нагрев сред за счёт излучения, конвекции или теплопроводности. Описывает типовые исполнения ТЭН для использования в технике общего назначения, включая варианты с различными материалами оболочки в зависимости от среды эксплуатации.

Ключевые темы и требования

• Определения терминов: ТЭН, нагревательный элемент, наполнитель, активная длина и др.; общие требования к конструкции.
• Номинальные электрические напряжения и диапазоны исполнения (перечисляются стандартные номиналы и допускается изготовление на другие по согласованию).
• Геометрические параметры: развернутые длины, диаметр оболочки, предельные отклонения размеров.
• Материалы оболочки и наполнителя: требования по стойкости к агрессивным средам, варианты материалов (медь, латунь, нержавеющая сталь и др.) в зависимости от условий эксплуатации.
• Электробезопасность: изоляционные требования, контроль сопротивления изоляции, длины путей утечки, требования к изоляторам на торцах при напряжениях св. 48 В.
• Испытания и контроль качества: герметичность оболочки, испытания на электрическую прочность, измерения удельной поверхностной мощности, испытания на прочность и стойкость к климатическим воздействиям.
• Маркировка, упаковка и указания по эксплуатации: рекомендации по проверке изоляции перед вводом в эксплуатацию, правила сушления при понижении сопротивления изоляции и требования по заземлению.

Применение и пользователи

Основные пользователи — производители трубчатых электронагревателей и комплектующих, конструкторские бюро, предприятия пищевой, химической, машиностроительной и бытовой отраслей, сервисные и испытательные лаборатории. Стандарт служит основой при проектировании и сертификации ТЭН, а также при подготовке техдокументации и технических условий на изделия.

Связанные стандарты

Стандарт ссылается и соотносится с рядом нормативных документов: ГОСТ 6636 (ряда размеров), ГОСТ 14192, ГОСТ 15150 (климатические исполнения), ГОСТ 22261 и др., а также с межгосударственными и отраслевыми документами (например, СТ СЭВ 171-87 в составе ссылок). Рекомендуется проверять перекрёстные ссылки при подготовке нормативной документации.

Ключевые слова

ТЭН, трубчатые электронагреватели, нагревательный элемент, наполнитель, оболочка, удельная поверхностная мощность, герметичность, изоляция, испытания, маркировка.

FAQ

В: Что это за стандарт?

О: Межгосударственный/госстандартный документ, регламентирующий конструкцию, требования и методы испытаний трубчатых электронагревателей (ТЭН).

В: Что он регулирует?

О: Конструктивные параметры (геометрия, материалы), электрические и эксплуатационные требования, методы испытаний, маркировку и упаковку ТЭН.

В: Кто обычно использует?

О: Производители и поставщики нагревательных элементов, проектировщики электронагревательных установок, аккредитованные лаборатории испытаний и службы контроля качества на предприятиях.

В: Он актуален или заменён?

О: По коммерческим библиотекам и ряду ресурсов текст ГОСТ 13268-88 считается действующим; тем не менее для юридически значимой информации по применимости и действующему статусу в конкретной юрисдикции рекомендуется проверять официальный государственный реестр стандартов или уведомления Росстандарта/соответствующего органа, поскольку статус нормативных документов может меняться.

В: Это часть серии?

О: Стандарт логически входит в группу нормативных документов по трубчатым электронагревателям и связан с прежними/смежными выпусками (в частности, заменил или пересмотрел требования предшествующего ГОСТ 13268-83 и содержит ссылки на СТ СЭВ 171-87 и другие отраслевые нормы).

В: Какие ключевые слова?

О: Трубчатые электронагреватели; ТЭН; удельная поверхностная мощность; оболочка; наполнитель; изоляция; герметичность; испытания; маркировка.
